Samodzielna budowa łuparki do drewna to projekt, który może przynieść znaczące oszczędności i ogromną satysfakcję z własnoręcznie wykonanego narzędzia. Pozwala dostosować maszynę do indywidualnych potrzeb, a przy tym jest znacznie tańsza niż zakup gotowego urządzenia. Jednakże, aby projekt zakończył się sukcesem, niezbędna jest wiedza techniczna, precyzja wykonania i, co najważniejsze, bezwzględne przestrzeganie zasad bezpieczeństwa.
Budowa łuparki SAM: czy to się opłaca i od czego zacząć?
Decyzja o samodzielnej budowie łuparki do drewna jest zazwyczaj podyktowana chęcią zminimalizowania kosztów. Szacuje się, że koszt budowy własnej maszyny, w zależności od tego, czy wykorzystamy nowe, czy używane podzespoły, może zamknąć się w przedziale od 500 do nawet 2500 złotych. To znacząca różnica w porównaniu do cen gotowych urządzeń, które często przekraczają kilkukrotność tej kwoty. Aby podjąć się takiego wyzwania, potrzebne są pewne umiejętności techniczne przede wszystkim umiejętność spawania, ale także podstawowa wiedza z zakresu hydrauliki i elektryki. Niezbędny będzie również odpowiedni zestaw narzędzi, w tym spawarka, szlifierka kątowa, wiertarka stołowa czy klucze. Już na etapie planowania i projektowania musimy dokładnie ocenić ryzyko związane z budową i eksploatacją maszyny. Pamiętajmy, że bezpieczeństwo jest priorytetem i powinno być brane pod uwagę na każdym etapie pracy.
Łuparka hydrauliczna czy świdrowa? Którą konstrukcję wybrać?

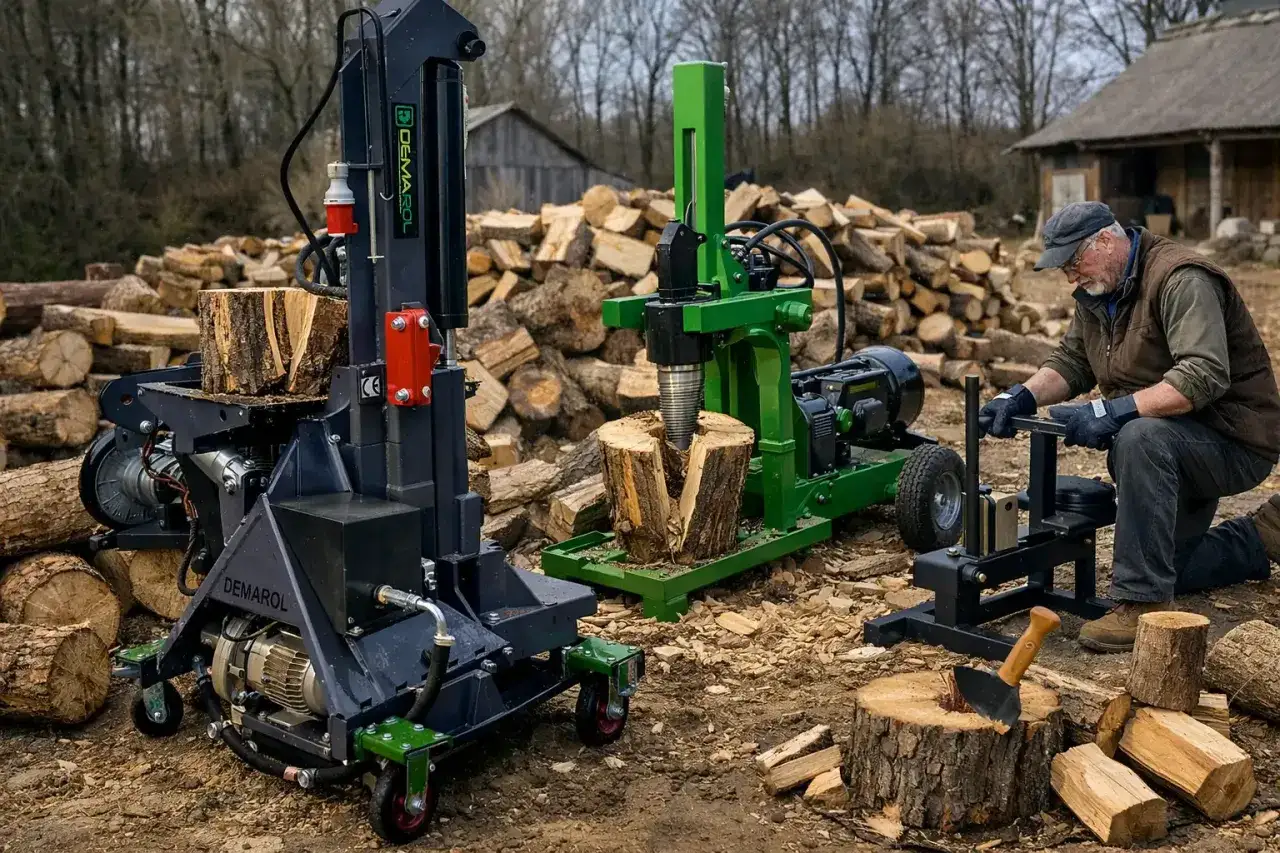

Wybór odpowiedniego typu konstrukcji jest kluczowy dla powodzenia całego projektu. Dwie najpopularniejsze opcje to łuparka świdrowa i hydrauliczna.
Łuparka świdrowa działa dzięki obracającemu się, stożkowemu świdrowi z gwintem, który wkręca się w drewno i rozłupuje je. Jej główną zaletą jest prostota konstrukcji i niższy koszt budowy. Wymaga jednak silnika o mocy co najmniej 4 kW, albo napędu z wału odbioru mocy (WOM) ciągnika. Niestety, ta konstrukcja jest postrzegana jako znacznie mniej bezpieczna. Istnieje realne ryzyko, że kloc drewna obróci się razem ze świdrem, co może doprowadzić do wciągnięcia operatora lub jego odzieży. Jak podaje serwis Majsterklepka.pl, to właśnie ryzyko wypadku czyni ten typ łuparki budzącym największe obawy.
Łuparka hydrauliczna jest bardziej złożona i droższa w budowie, ale oferuje znacznie większą siłę nacisku i jest uważana za bezpieczniejszą. Jej działanie opiera się na układzie hydraulicznym, który wymaga pompy hydraulicznej, siłownika o odpowiedniej mocy, rozdzielacza oraz zbiornika na olej. Zazwyczaj napędzana jest silnikiem elektrycznym o mocy 5,5-7,5 kW lub korzysta z hydrauliki ciągnika. Chociaż jej budowa jest bardziej skomplikowana i kosztowna, większe bezpieczeństwo i siła sprawiają, że jest to często preferowany wybór dla osób potrzebujących mocniejszego i pewniejszego narzędzia.
Ostateczny wybór powinien zależeć od Twoich indywidualnych potrzeb, budżetu, dostępnych części oraz, co najważniejsze, od priorytetu, jaki kładziesz na bezpieczeństwo.
Serce Twojej łuparki: Jak skompletować kluczowe podzespoły?
Dobór odpowiednich komponentów to fundament każdej udanej konstrukcji. Przyjrzyjmy się kluczowym elementom, które będą potrzebne do zbudowania Twojej łuparki.
- Napęd: Masz dwie główne opcje. Silnik elektryczny, zazwyczaj trójfazowy o mocy 5,5-7,5 kW, zapewnia stabilne zasilanie i jest stosunkowo prosty w instalacji. Alternatywnie, można wykorzystać napęd z wału odbioru mocy (WOM) ciągnika, co jest dobrym rozwiązaniem, jeśli posiadasz maszynę rolniczą i potrzebujesz dużej mocy.
-
Układ hydrauliczny (dla łuparki hydraulicznej): Tutaj kluczowe są:
- Pompa hydrauliczna: Dobierz ją pod kątem wydajności i ciśnienia pracy, aby zapewnić odpowiednią prędkość i siłę działania siłownika.
- Siłownik: Jego średnica i skok determinują siłę nacisku (mierzoną w tonach) i szybkość łupania. Upewnij się, że jego parametry odpowiadają Twoim potrzebom.
- Rozdzielacz: Odpowiada za sterowanie przepływem oleju do siłownika. Wybierz model z odpowiednią ilością sekcji i typem sterowania (np. dźwigniowy).
- Zbiornik na olej: Musi mieć odpowiednią pojemność, aby zapewnić właściwe chłodzenie i smarowanie układu.
- Świder (dla łuparki świdrowej): Kluczowy jest materiał wykonania (najlepiej hartowana stal), typ gwintu oraz średnica. Dobrze dobrany świder zapewni efektywne i bezpieczne łupanie.
- Klin rozłupujący (dla łuparki hydraulicznej): Kształt i materiał klina mają ogromne znaczenie dla skuteczności łupania. Dobrze zaprojektowany klin powinien łatwo wnikać w drewno i rozszczepiać je bez większego oporu.
Pamiętaj, że wykorzystanie używanych części może znacząco obniżyć koszt budowy, ale zawsze dokładnie sprawdzaj ich stan techniczny przed montażem.

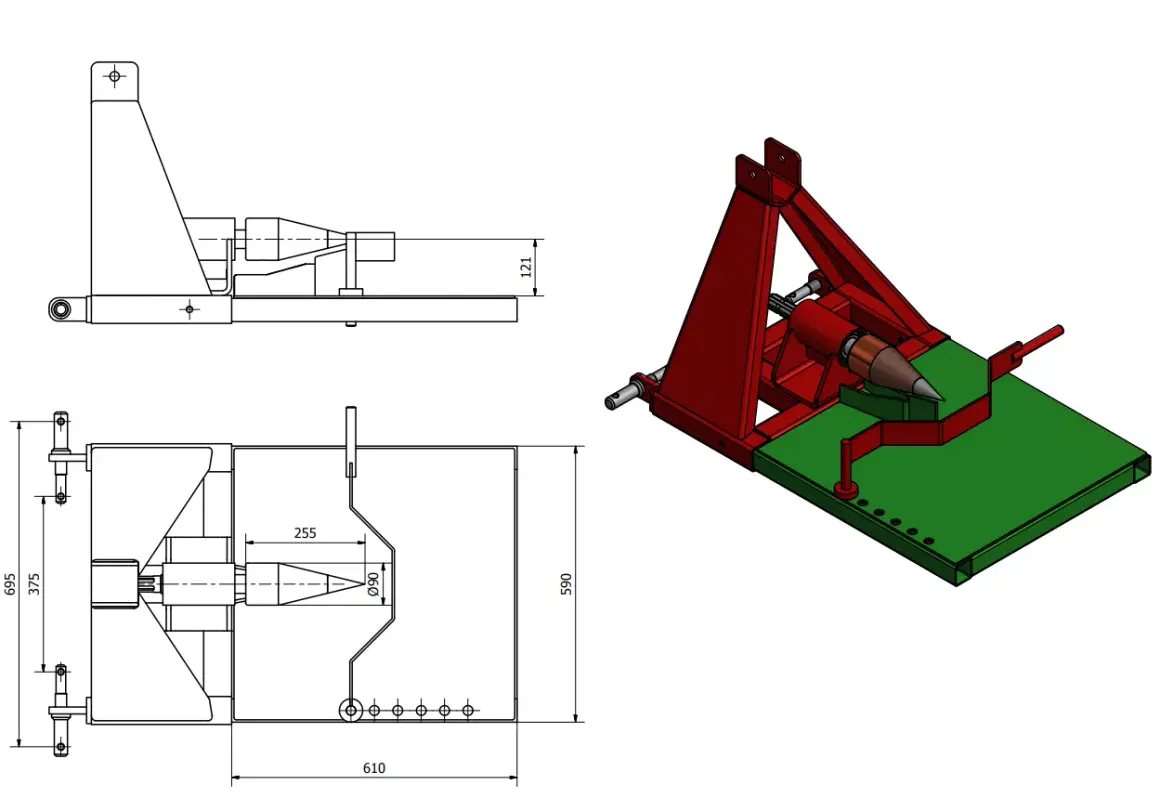

Projekt i budowa ramy nośnej: fundament stabilności i bezpieczeństwa
Rama nośna to kręgosłup Twojej łuparki. Od jej solidności i stabilności zależy bezpieczeństwo pracy i trwałość całej konstrukcji. Masz do wyboru konstrukcje poziome i pionowe.
Łuparki poziome zazwyczaj są niższe, co ułatwia podawanie kloców, ale mogą wymagać więcej miejsca. Łuparki pionowe są bardziej zwarte, ale podawanie cięższych kloców może być trudniejsze. Wybór zależy od Twoich preferencji i dostępnej przestrzeni.
Projektując ramę, zwróć szczególną uwagę na wytrzymałość użytych profili stalowych. Muszą one być odpowiednio dobrane do obciążeń, jakim będzie poddawana maszyna. Solidny stół roboczy, na którym umieszczany jest kloc, musi być stabilny i pewnie utrzymywać drewno podczas łupania. Kluczowe etapy budowy to precyzyjne spawanie i montaż szkieletu. Jakość połączeń spawanych jest absolutnie fundamentalna dla bezpieczeństwa. Upewnij się, że wszystkie spoiny są mocne i wykonane zgodnie ze sztuką. Odpowiednie wymiarowanie i staranne wykonanie ramy to gwarancja, że Twoja łuparka będzie służyć Ci przez lata bez ryzyka awarii.
Montaż krok po kroku: od układu napędowego do pierwszego uruchomienia
Przejdźmy teraz do faktycznego montażu. To etap, który wymaga precyzji i cierpliwości.
- Instalacja silnika i pompy hydraulicznej: Upewnij się, że silnik jest stabilnie zamocowany, a pompa hydrauliczna idealnie z nim wyrównana, aby uniknąć nadmiernych wibracji i zużycia. Prawidłowe połączenia i uszczelnienia są kluczowe dla szczelności układu.
- Prowadzenie przewodów hydraulicznych i montaż rozdzielacza: Przewody powinny być poprowadzone tak, aby unikać ostrych zagięć i zabezpieczone przed uszkodzeniami mechanicznymi. Rozdzielacz musi być zamontowany w łatwo dostępnym miejscu, a jego podłączenie musi być zgodne ze schematem.
- Montaż wałka ze świdrem (dla łuparki świdrowej): Tutaj liczy się precyzja. Łożyska muszą być prawidłowo osadzone, a cały wałek wyważony, aby zapewnić płynną i bezpieczną pracę bez nadmiernych drgań.
- Montaż siłownika i klina (dla łuparki hydraulicznej): Siłownik musi być solidnie zamocowany, a klin odpowiednio wyjustowany względem niego.
Po zakończeniu montażu wszystkich elementów, przed pierwszym uruchomieniem, warto jeszcze raz dokładnie sprawdzić wszystkie połączenia i dokręcić śruby.
Bezpieczeństwo przede wszystkim: Jak uniknąć wypadku przy pracy?
Bezpieczeństwo to absolutnie najważniejszy aspekt, o którym musisz pamiętać, zarówno podczas budowy, jak i eksploatacji łuparki. Szczególnie łuparki świdrowe niosą ze sobą wysokie ryzyko. Obracający się świder może wciągnąć operatora, jego ubranie lub nawet sam kloc drewna, co może prowadzić do bardzo poważnych wypadków. Dlatego kluczowe jest zastosowanie odpowiednich zabezpieczeń:
- Osłony części ruchomych: Wszystkie obracające się elementy, takie jak pasy napędowe, koła pasowe czy wałki, muszą być solidnie osłonięte, aby uniemożliwić przypadkowy kontakt.
- Wyłączniki awaryjne: Maszyna musi być wyposażona w łatwo dostępne wyłączniki awaryjne, najlepiej typu "grzybkowego", które pozwolą natychmiast przerwać pracę w sytuacji zagrożenia.
- Zasada dwóch rąk (łuparki hydrauliczne): W łuparkach hydraulicznych stosuje się mechanizm sterowania wymagający użycia obu rąk do uruchomienia maszyny. To genialne rozwiązanie, które wymusza na operatorze utrzymywanie rąk z dala od strefy roboczej podczas cyklu łupania.
Najczęstsze błędy popełniane przez konstruktorów-amatorów to brak odpowiednich osłon, niestabilna konstrukcja, niewłaściwy dobór komponentów (np. zbyt słaby silnik lub siłownik) oraz brak wyłączników bezpieczeństwa. Unikaj ich za wszelką cenę. Pamiętaj, że Twoje bezpieczeństwo jest bezcenne.
Pierwsze łupanie i co dalej? Testy, regulacja i konserwacja maszyny
Po zakończeniu budowy przychodzi czas na pierwszy test. Uruchom łuparkę pod niewielkim obciążeniem i uważnie obserwuj jej pracę. Sprawdzaj, czy nie ma wycieków oleju hydraulicznego, czy nie występują nadmierne drgania i czy wszystkie elementy działają płynnie. W razie potrzeby dokonaj niezbędnych regulacji. Regularna konserwacja jest równie ważna, co staranna budowa. Sprawdzaj poziom oleju hydraulicznego, stan przewodów i połączeń, dokręcaj poluzowane śruby i wykonuj ogólny przegląd techniczny maszyny. Pamiętaj również o prawidłowej technice pracy: zawsze układaj kloc stabilnie na stole roboczym, zachowaj bezpieczną odległość i postawę ciała, która pozwoli Ci na szybką reakcję w razie potrzeby. Tylko połączenie dobrze zbudowanej, bezpiecznej maszyny i świadomego operatora zapewni efektywne i bezwypadkowe łupanie drewna.
